Ferroviaire Lourd

Conception et fabrication d’essieux de mesure

Mesurer les forces de contact roue-rail grâce à un essieu spécialement équipé.

Objectifs

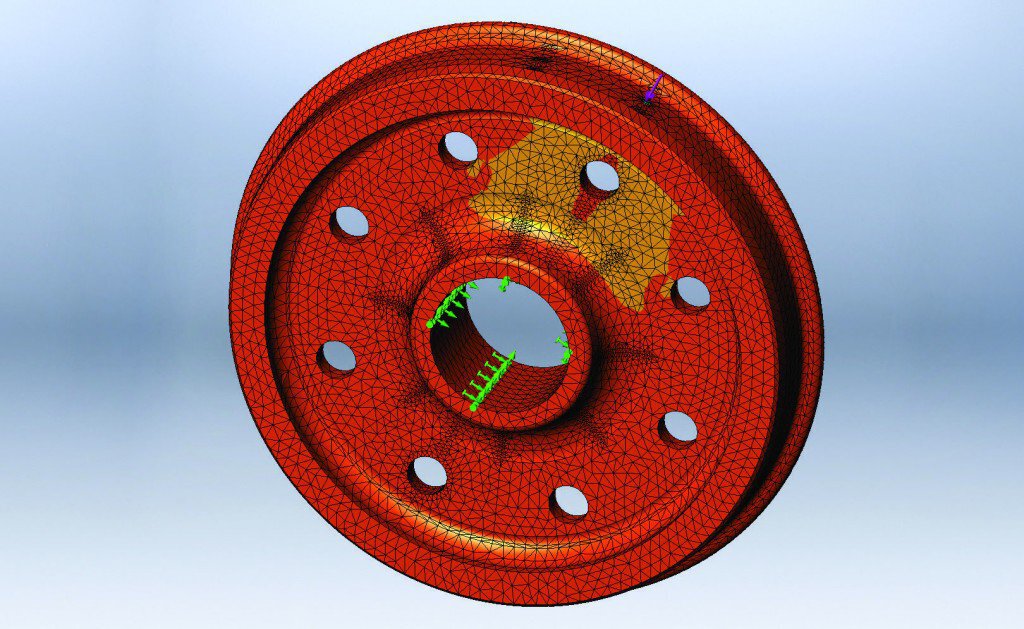

  • Réaliser l’étude par éléments finis
  • Réaliser un capteur « Essieux de mesure » pour déterminer les forces de contact roue-rail
  • Modifier l’essieu d’origine du matériel concerné pour mesurer les forces transversales et verticales exercées sur la voie
  • Equiper l’essieu de mesure de jauges extenso-métriques judicieusement disposées sur la toile de roue afin d’obtenir les signaux élémentaires, représentatifs des forces en présence au contact roue-rail et, après traitement, les forces transversales et verticales
  • Etudier, suivant le besoin du client, l’adaptation mécanique des dispositifs en bout d’essieu (retour de courant, codeur…)

Je souhaite être contacté.

Remplissez le formulaire de contact, un chargé d'affaire vous répondra dans les plus brefs delais

Accéder au formulaire

Moyens
d'essais

  • Calculateur numérique pour l’acquisition et le traitement des données
  • Banc d’étalonnage raccordé aux étalons de référence ayant pour caractéristiques
    – En vertical : forces appliquées jusqu’à 200 kN
    – En transversal : 100 kN maximum
    – Roues de 450 à 1250 mm de diamètre pour une large gamme d’écartements
  • Système de télémesure numérique multivoies pour la transmission des signaux

Nos
références

Ils nous font confiance

ALSTOM
BOMBARDIER
SIEMENS
SNCF (record du monde 574,8 km/h
en 2007)

Normes

- NF F00-702 -

Comportement dynamique des véhicules vis-à-vis de la voie

- NF EN 14363 -
